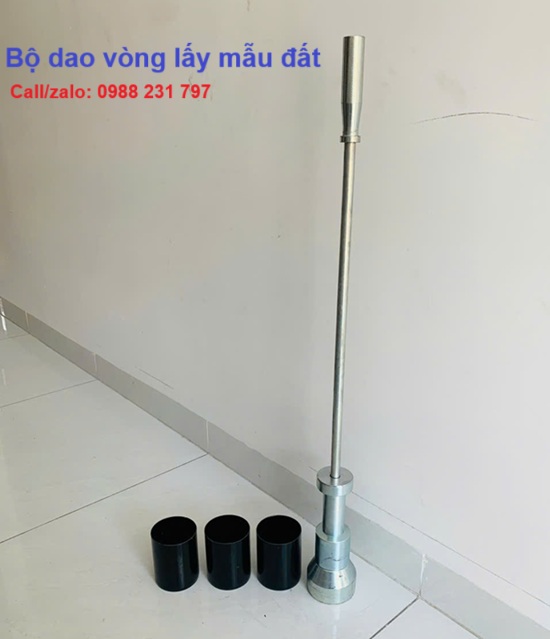

2. Bộ dao vòng lấy mẫu đất bao gồm 5 dụng cụ
Xuất xứ: Việt Nam
Bộ dao vòng lấy mẫu đất dùng theo TCVN 8729:2012 dùng để xác định khối lượng thể tích của đất tại hiện trường bằng phương dao vòng
- Chày
- Thanh dẫn
- Chụp dao vòng
- 3 lưỡi dao vòng kích thước D100mm x H130mm
- Hộp đựng bằng gỗ

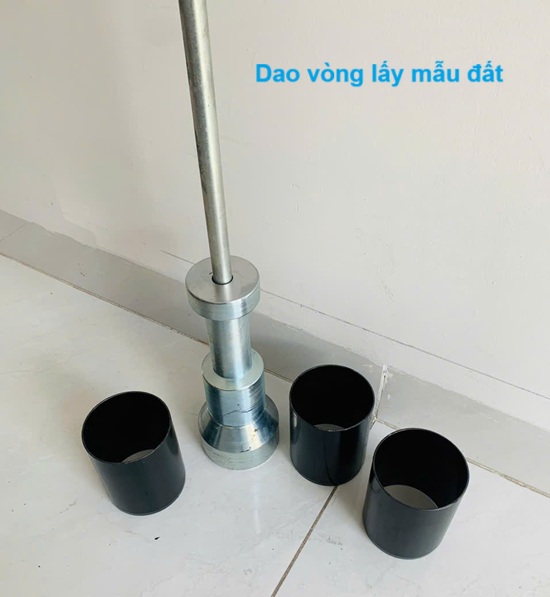

Bộ dao vòng lấy mẫu đất
3. Tiêu chuẩn thí nghiệm của bộ dao vòng lấy mẫu đất
- Tiêu chuẩn TCVN 8729 : 2012Tiêu chuẩn này quy định các phương pháp xác định khối lượng thể tích của đất tại hiện trường, dùng trong xây dựng công trình thủy lợi, áp dụng cho các loại đất hạt mịn, đất cát, đất sỏi và đất cuội dăm có kết cấu tự nhiên hoặc do đầm chặt (đất đắp), có mặt lớp lộ ra trên mặt đất hoặc nằm gần mặt đất, có thể đào lấy mẫu thí nghiệm bằng các dụng cụ thô sơ.
- Dao vòng hình trụ tròn, bằng thép cứng, không có khuyết tật, được gia công đảm bảo kích thước chính xác, mặt trong và mặt ngoài đều có độ bóng cao, một đầu được vát sắc mép phía thành ngoài để thuận lợi đóng dao vòng vào đất. Cỡ dao vòng thích hợp dùng để thí nghiệm đối với các loại đất tiêu chuẩn:Dao vòng có đường kính trong bằng (100 ± 0,1)mm, chiều cao từ H130mm đến H150 mm, thành dao dày khoảng 3mm, kèm theo ống chụp đầu dao vòng như được mô tả như hình, dùng thích hợp cho loại đất nêu trong tiêu chuẩn. (Bộ dao vòng lấy mẫu đất )
- Ống chụp đầu dao vòng bằng thép cứng, thân ống hình trụ có đường kính trong bằng đường kính trong của dao vòng, chiều cao khoảng 30mm, thành dày khoảng 10mm, miệng dưới ống được khoét vành để lắp khớp với đầu trên của dao vòng; mặt trên của ống chụp được gắn tấm thép cứng để làm đế tựa cho cần hướng của tạ đóng. Xung quanh thành ống chụp, cần được khoan thủng từ 3 lỗ đến 4 lỗ có đường kính từ 5mm – 6 mm để thoát khí. Quả tạ bằng thép có khối lượng khoảng từ 2,5kg – 5,0kg, hình trụ có đường kính phù hợp để cầm, ở giữa được khoan lỗ xuyên suốt với đường kính lỗ lớn hơn đường kính của cần hướng. (Bộ dao vòng lấy mẫu đất )
